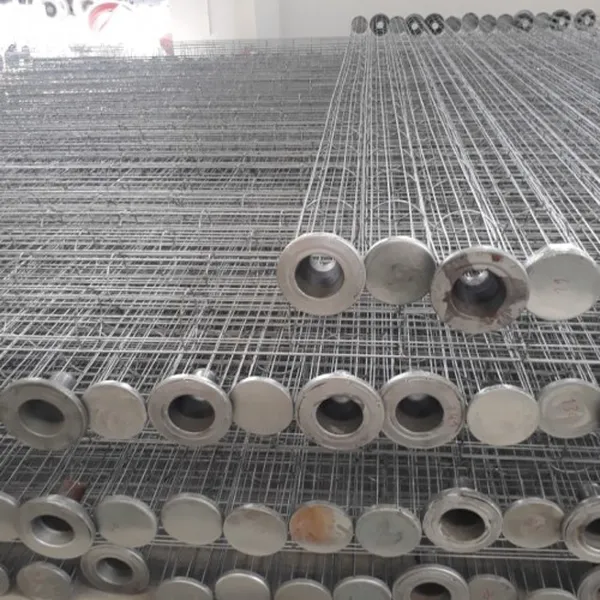

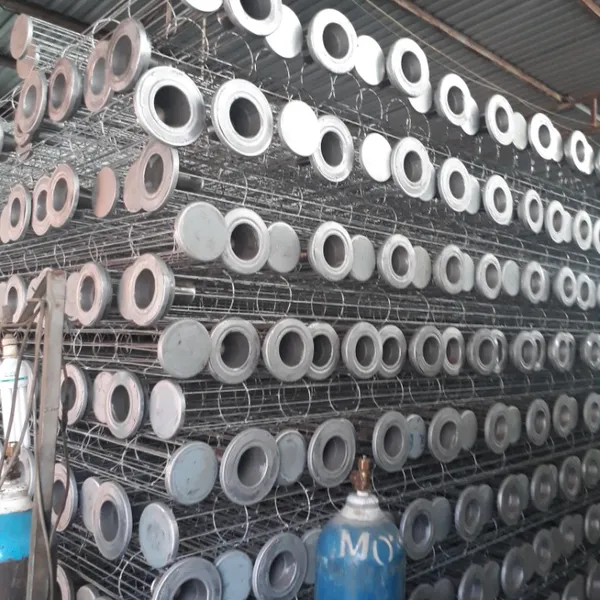

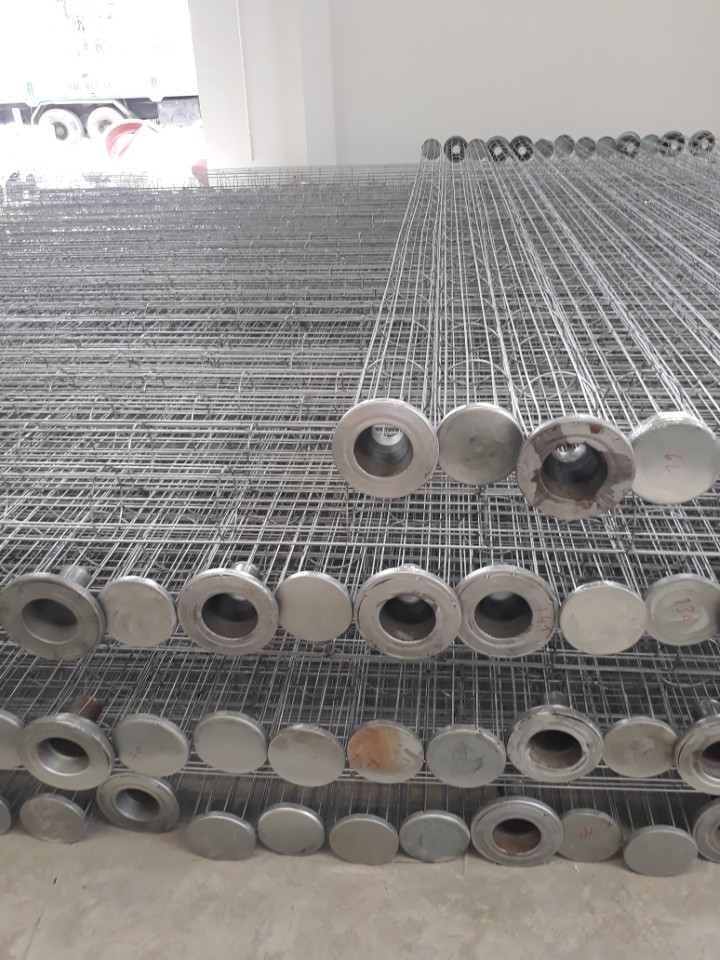

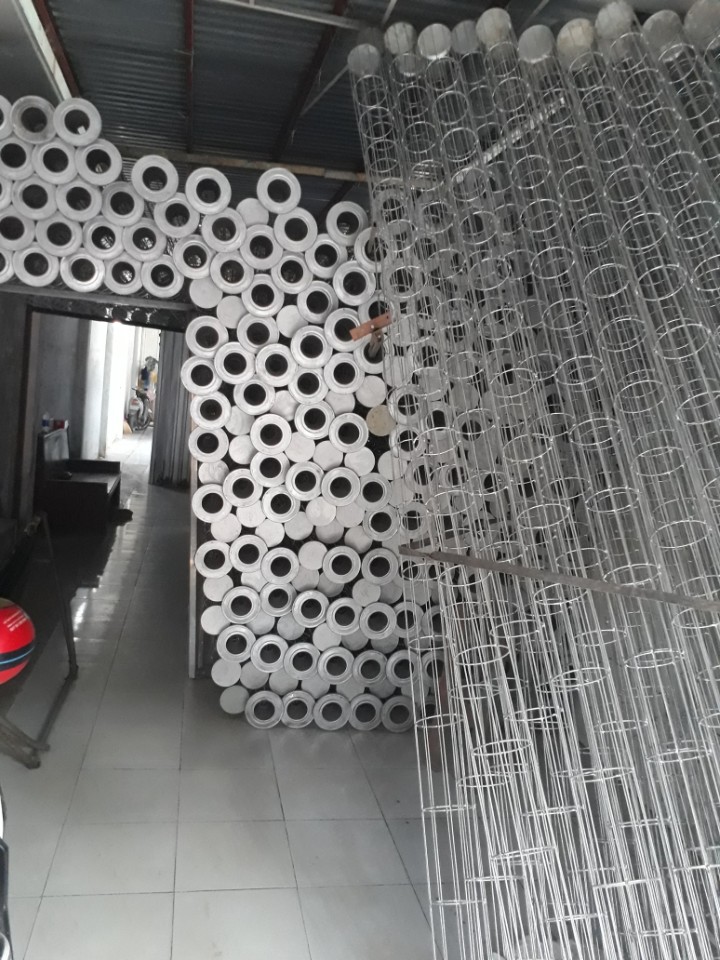

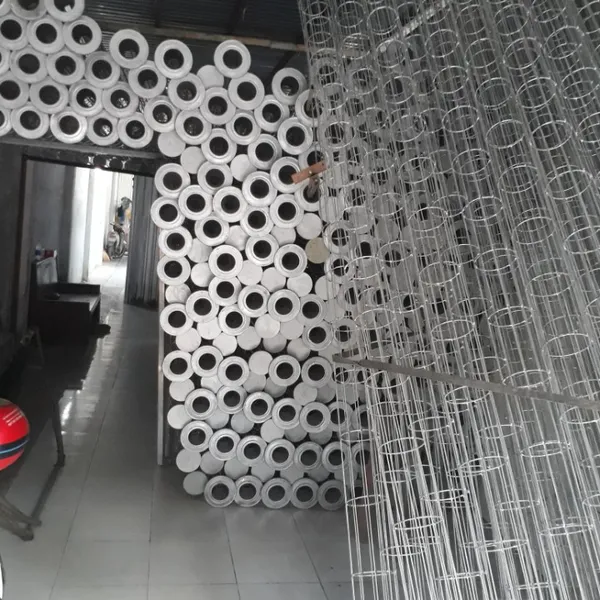

Cấu tạo khung xương túi lọc bụi công nghiệp


Khung xương kẽm, sắt gia công theo yêu cầu. Rọ lọc bụi có kết cấu dạng lồng thép, đặt vào trong các túi lọc bụi để tăng cường khả năng thu bụi của hệ thống.


Còn hàng

Khung xương túi lọc bụi dùng lồng cho túi lọc bụi vào dùng trong nhà mày gỗ, ximang...

- Kích thước khung xương túi lọc bụi gia công theo yêu cầu

- Sản xuất điều khiển bằng CNC;

- Không gian vòng túi lọc có thể lập trình và khung đưc kéo bởi động cơ;

- Không gian vòng túi chính xác là 0.1mm; Tốc độ kéo là 0.4 m/s.

- Khung chứa túi lọc bụi được sử dụng để kiểm soát ô nhiễm không khí hệ thống các nhà sản xuất lớn

- Sản xuất với chất liệu kim loại, chất phủ và các kỹ thuật thiết kế tiêu chuẩn và phi tiêu chuẩn.

- Dùng để hỗ trợ túi lọc bụi cấu hình tròn, túi lọc bụi kim cương, túi lọc bụi hình bầu dục, phẳng trong các kim loại loại thép nhẹ và thép không gỉ

- Hỗ trợ túi lọc bụi linh hoạt, chất lượng và chi phí hiệu quả.

Để túi lọc bụi có thể hoạt động hiệu quả và bền bỉ, cần phải có một khung xương túi lọc bụi chất lượng cao. Khung xương túi lọc bụi là một cấu trúc kim loại có hình trụ hoặc hình nón, được gắn vào đầu vào của túi lọc bụi. Khung có chức năng giữ cho túi lọc bụi không bị co rút, xoắn hay méo mó khi tiếp xúc với dòng khí thải có áp suất cao. Khung xương túi lọc bụi cũng giúp tạo ra một khoảng không gian giữa các túi lọc bụi, giảm thiểu sự va chạm và ma sát giữa chúng, tăng tuổi thọ của túi lọc bụi. Ngoài ra, khung xương túi lọc bụi còn có vai trò hỗ trợ việc tháo lắp và vệ sinh túi lọc bụi một cách dễ dàng và nhanh chóng.

Thông số kỹ thuật khung xương túi lọc bụi

  • Chất liệu: thép không gỉ 304, 304L, 316, 316L,

  • Đường kính: OD 4", OD 8",

  • Hỗ trợ thanh dọc: 6", 8", 10", 12", 16", 18", 20", 24",

  • Vòng: 2" Min/ Max. Tùy theo lựa chọn của khách hàng

  • Lên trên mặt bích theo thông số kỹ thuật của khách hàng,

  • Đường kính dây: 2.5mm đến 5mm,

  • Xử lý bề mặt: mạ kẽm, HR sơn nhôm hoặc theo yêu cầu.

Cấu tạo của khung xương túi lọc bụi thường gồm các thành phần sau:

- Thân khung: là phần chính của khung xương, có hình trụ hoặc hình nón, được làm từ thép không gỉ hoặc thép mạ kẽm để chống ăn mòn và han gỉ. Thân khung độ dày từ 1 đến 3 mm, đường kính từ 100 đến 300 mm, chiều dài từ 1 đến 10 m tùy theo kích thước của túi lọc bụi.

- Đầu khung: là phần được gắn vào đầu vào của túi lọc bụi, có hình tròn hoặc hình vuông, được làm từ thép không gỉ hoặc thép mạ kẽm. Đầu khung có độ dày từ 2 đến 5 mm, đường kính hoặc cạnh từ 100 đến 500 mm tùy theo kích thước của túi lọc bụi. Đầu khung có các lỗ thông hơi để cho khí thải đi qua và các rãnh để gài vào miệng túi lọc bụi.

- Chốt khóa: là phần được gắn vào đầu ra của túi lọc bụi, có hình tròn hoặc hình vuông, được làm từ thép không gỉ hoặc thép mạ kẽm. Chốt khóa có độ dày từ 2 đến 5 mm, đường kính hoặc cạnh từ 100 đến 500 mm tùy theo kích thước của túi lọc bụi. Chốt khóa có các móc để kết nối với đầu khung và các rãnh để gài vào miệng túi lọc bụi.

- Vòng cố định: là phần được gắn vào giữa thân khung, có hình tròn hoặc hình vuông, được làm từ thép không gỉ hoặc thép mạ kẽm. Vòng cố định có độ dày từ 1 đến 3 mm, đường kính hoặc cạnh từ 100 đến 300 mm tùy theo kích thước của túi lọc bụi. Vòng cố định có chức năng giữ cho thân khung không bị biến dạng khi tiếp xúc với dòng khí thải có áp suất cao.

Khung xương chứa túi lọc bụi là một phần không thể thiếu trong các hệ thống xử lý khí thải công nghiệp. Khung xương chứa túi lọc bụi cần được thiết kế, chế to và lắp đặt một cách chính xác, chắc chắn và an toàn để đảm bảo hiệu quả và tuổi thọ của túi lọc bụi.

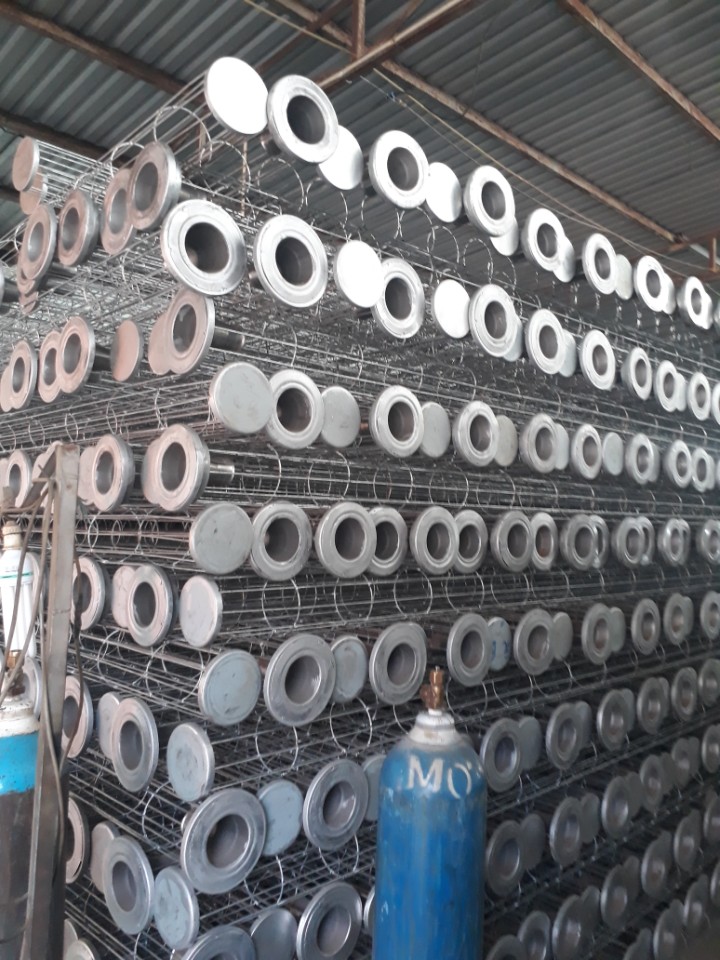

Cấu tạo và chức năng khung xương chứa túi lọc bụi công nghiệp

Nhóm chuyên viên tư vấn sản phẩm lọc khí nhà máy DCF

KD1: 0902490389 - baogia@sanphamloc.com.vn

KD2: 0901325489 - kinhdoanh@sanphamloc.com.vn

KD3: 0938958295 - locbui@sanphamloc.com.vn

KD3:  0906893786 - dongchau8@dongchau.net

KD4: 0909374589 - muahang@dongchau.net

KD5: 0906882695 - hotrokhachhang@sanphamloc.com.vn

KD6: 0902703986 - dongchau9@dongchau.net
