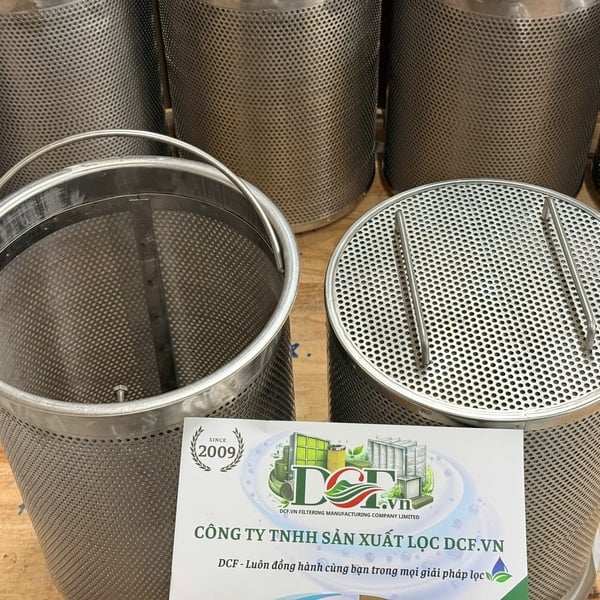

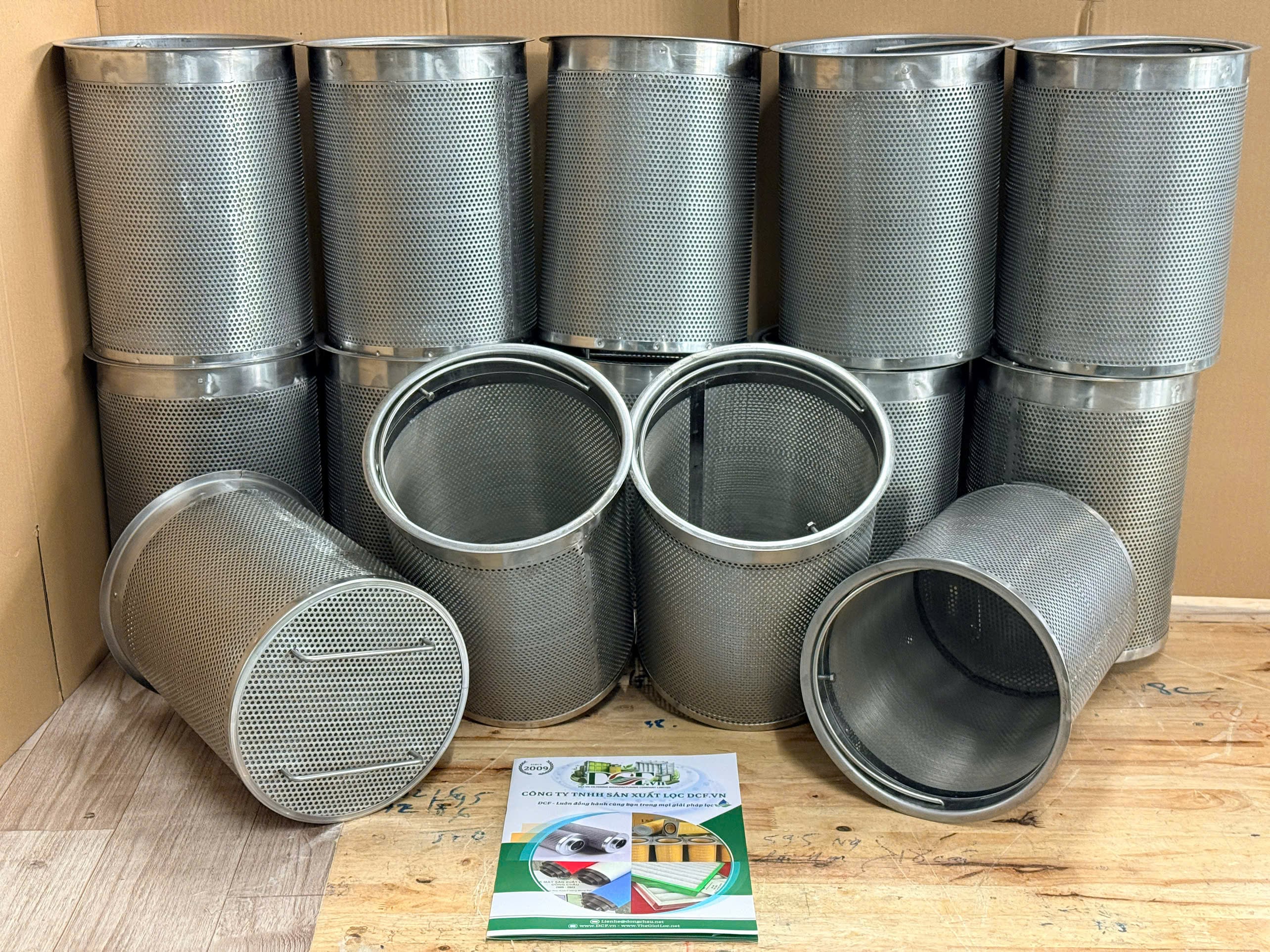

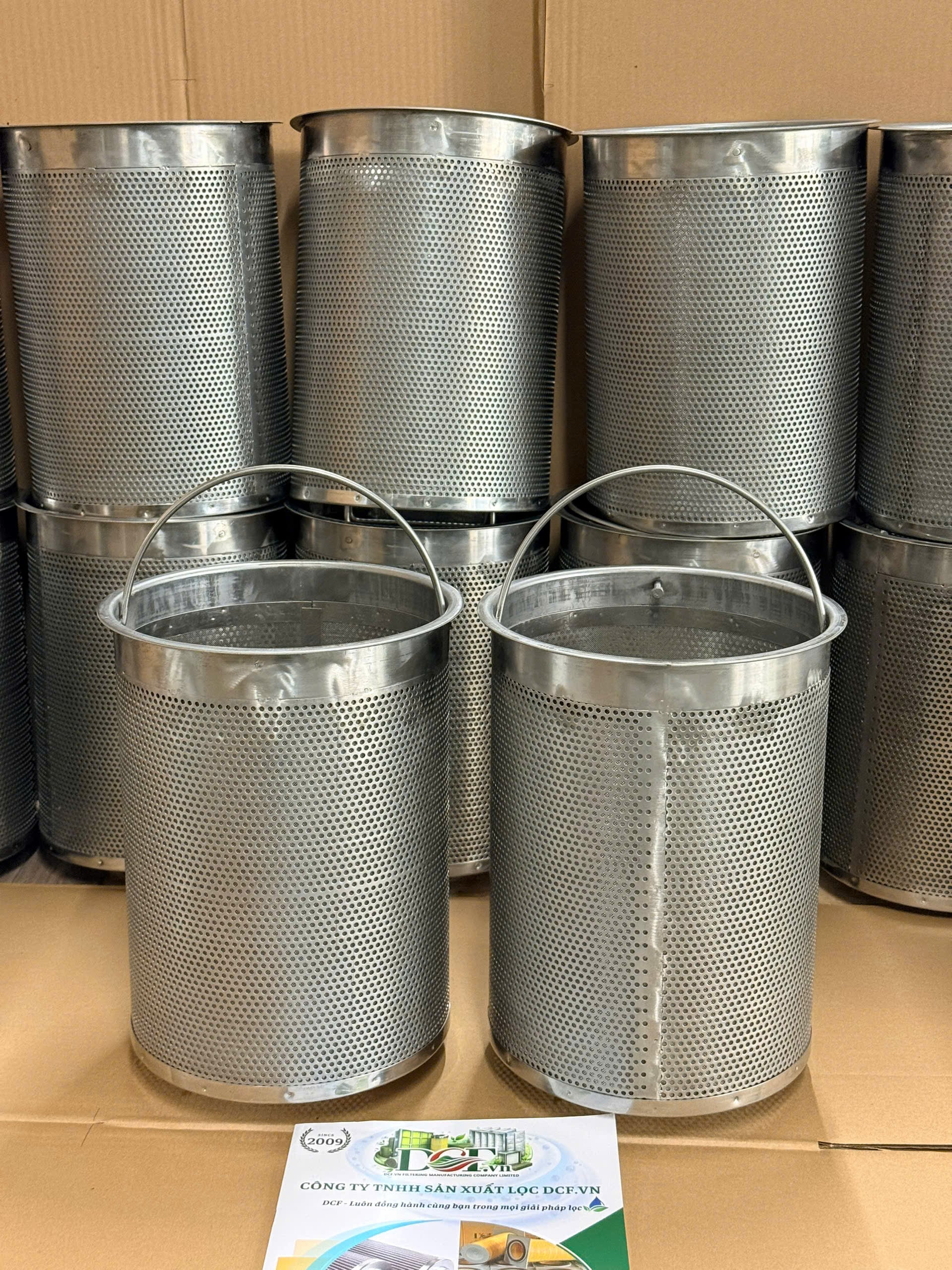

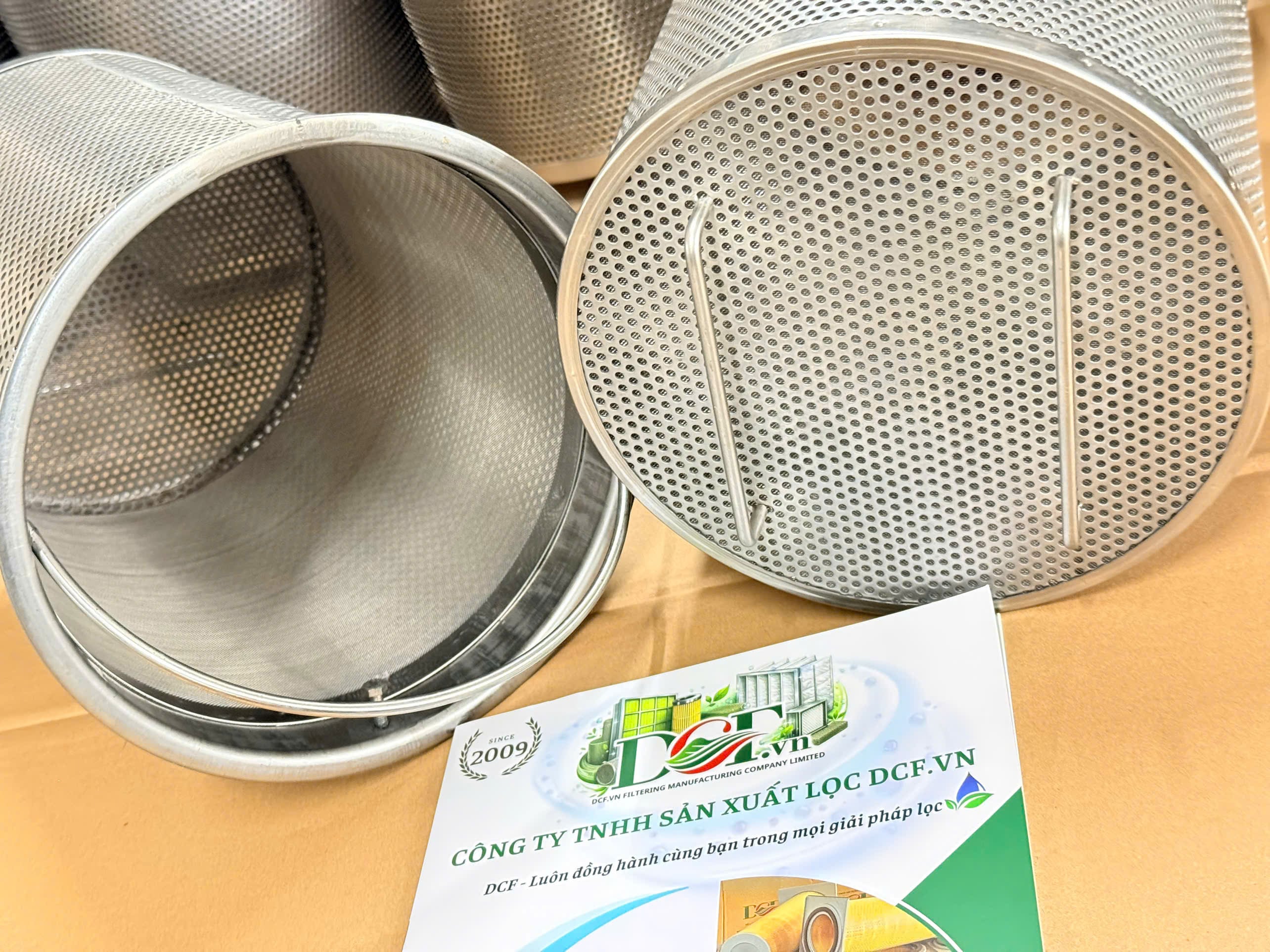

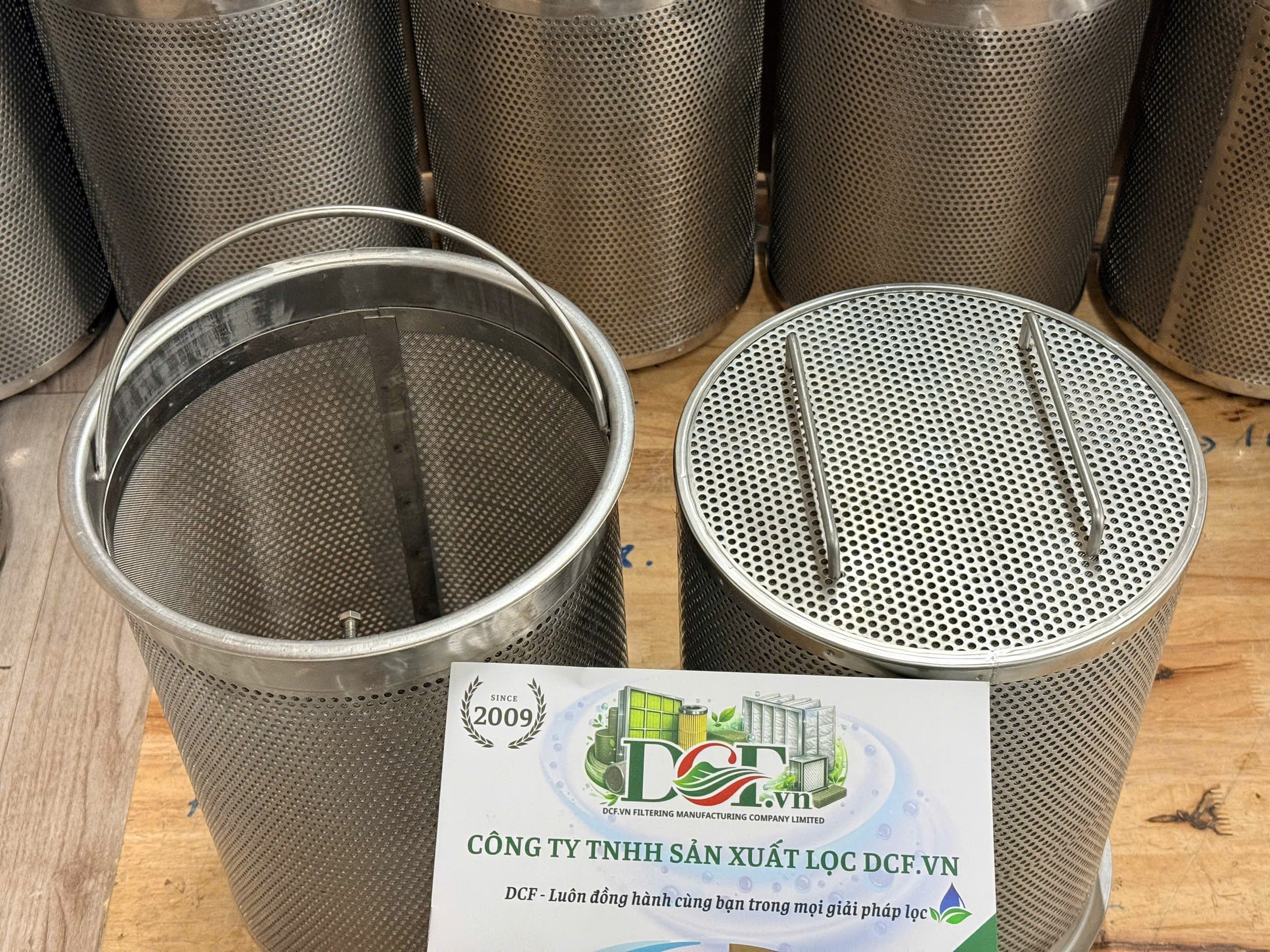

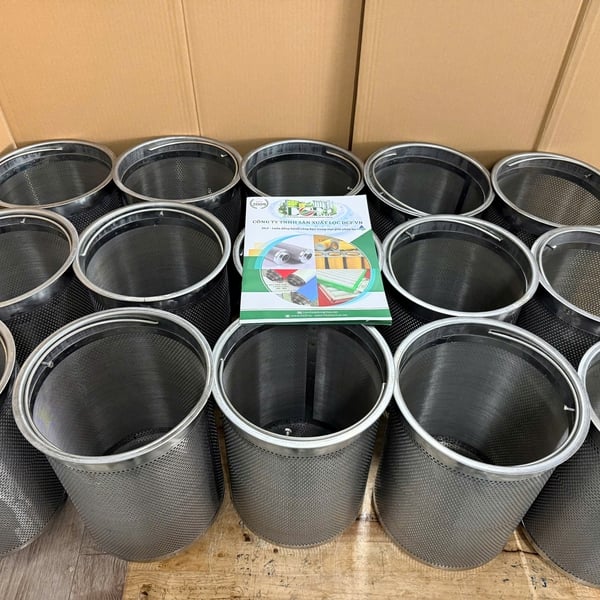

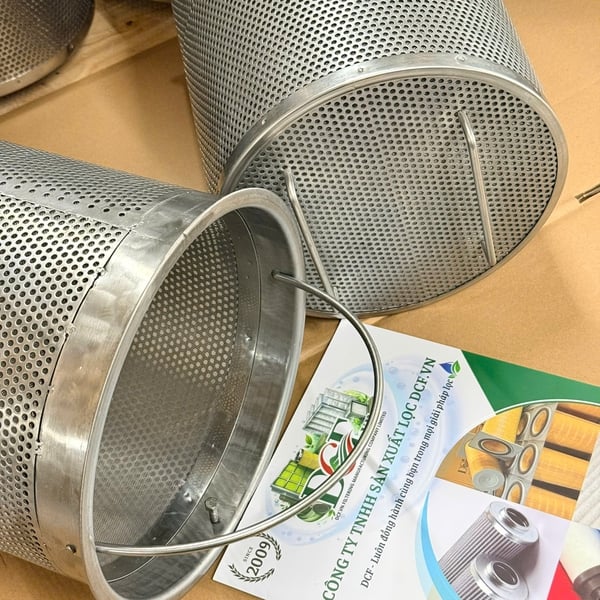

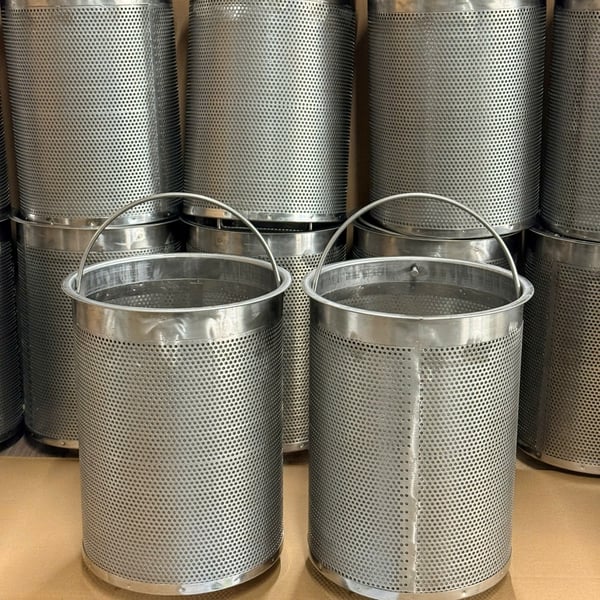

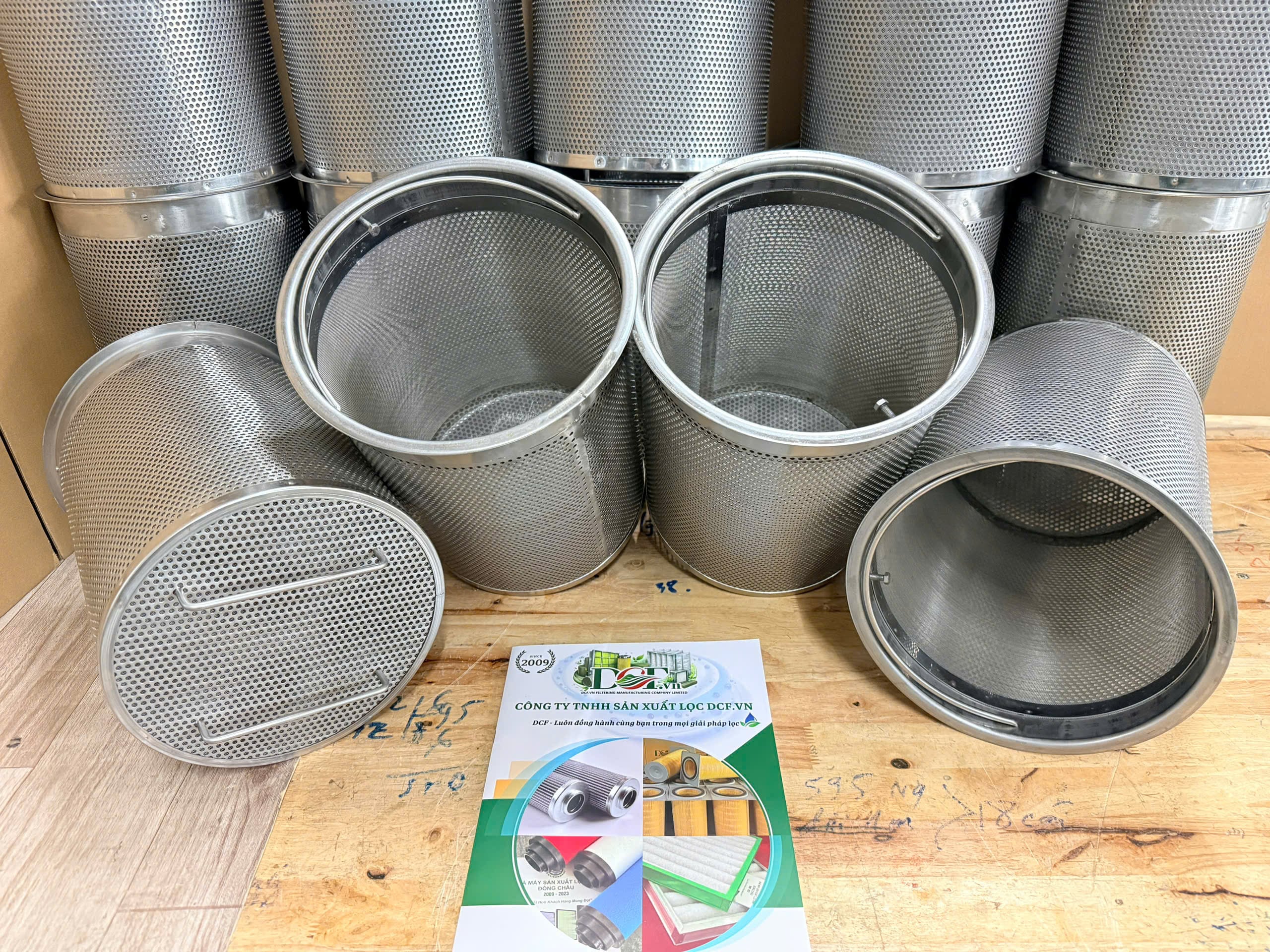

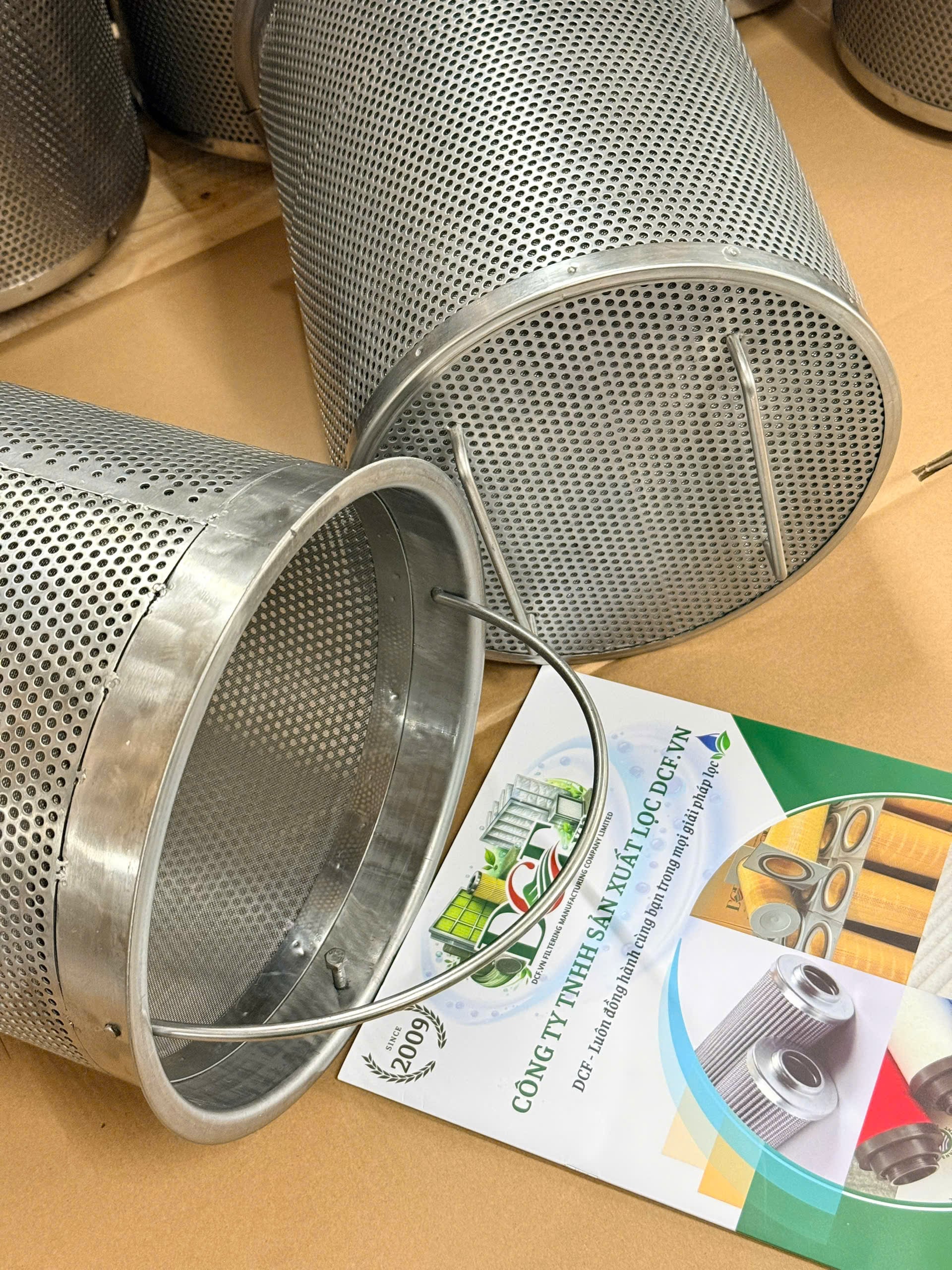

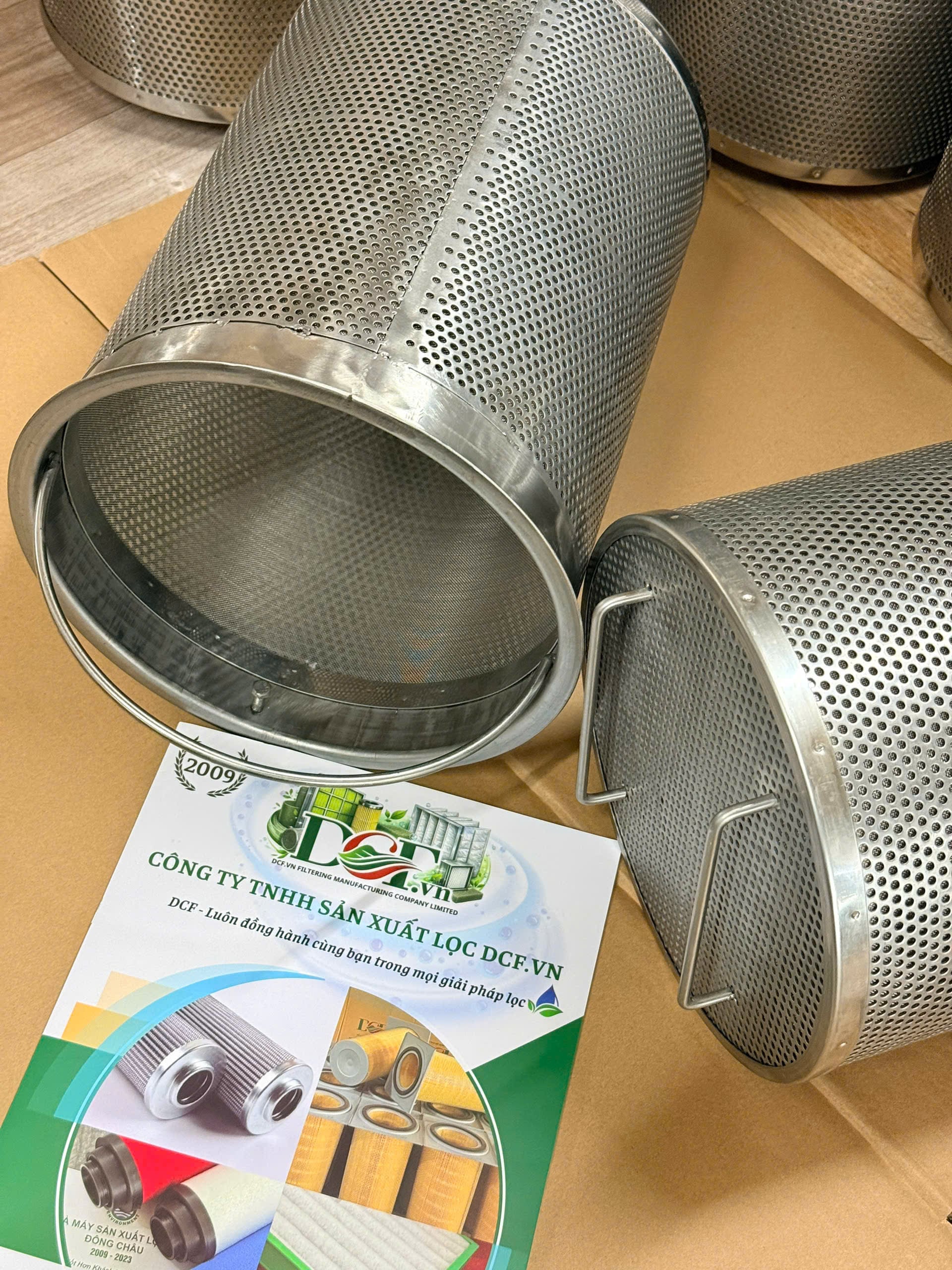

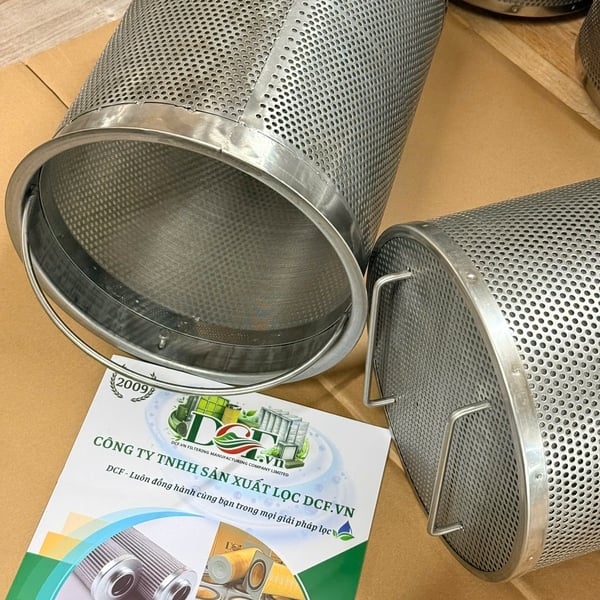

Rổ lọc inox đục lỗ 3mm, dày 1mm, OD vành 230/210 x H295mm – Gia công theo yêu cầu tại DCF.vn

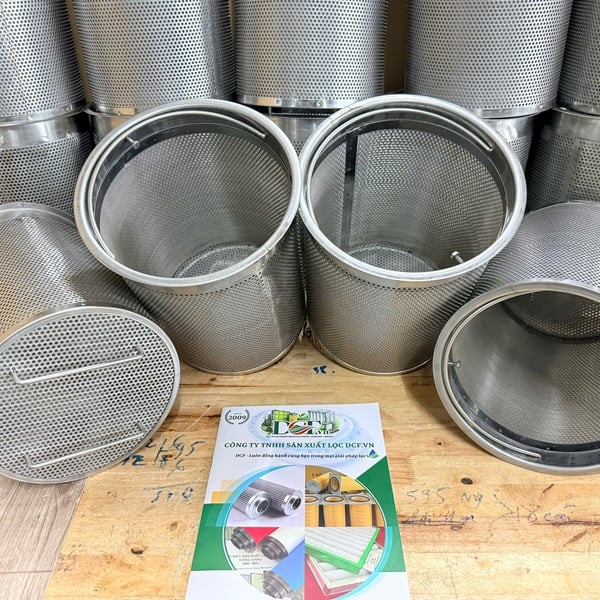

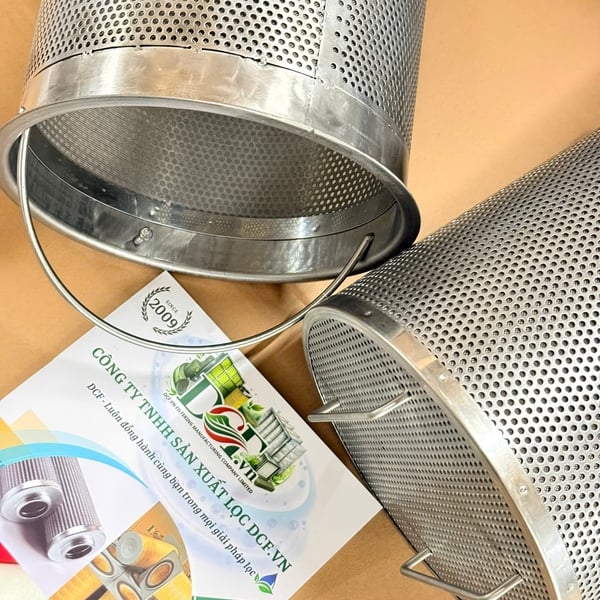

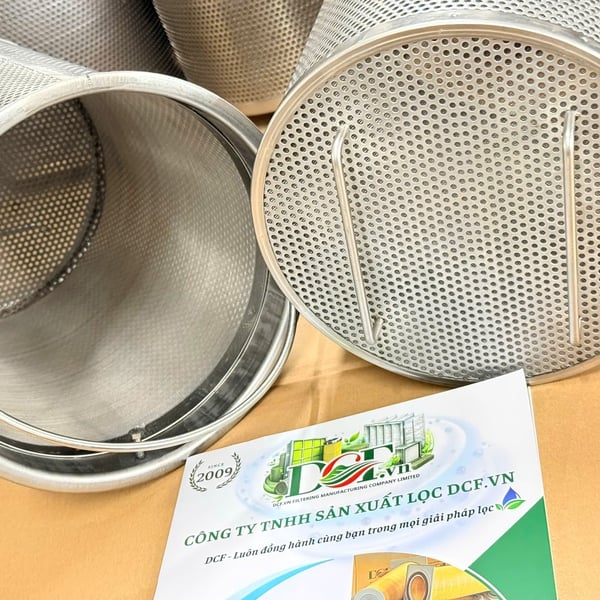

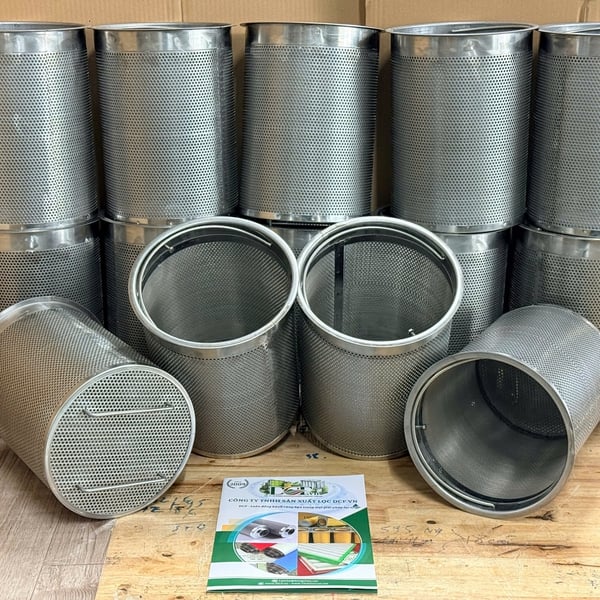

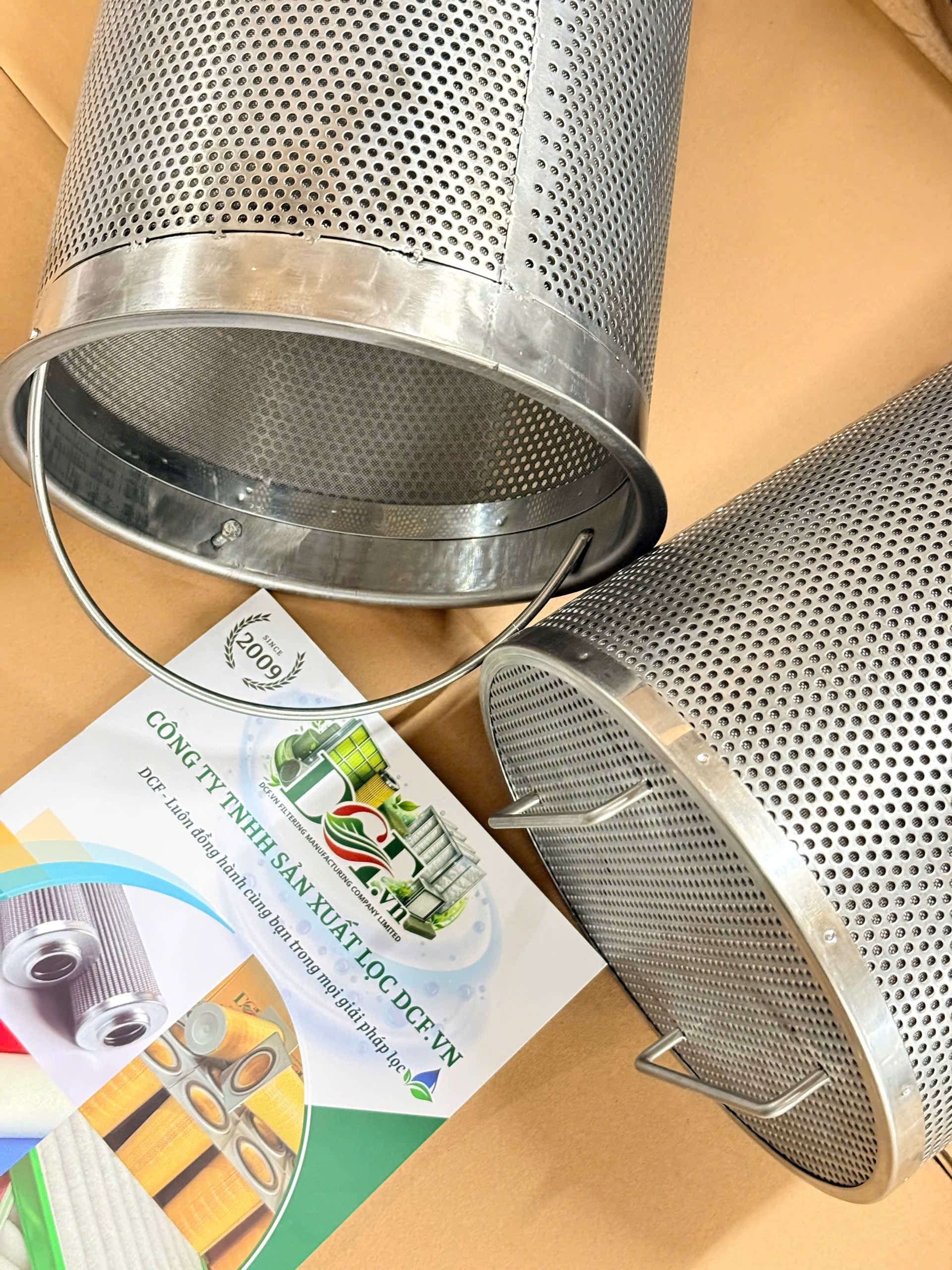

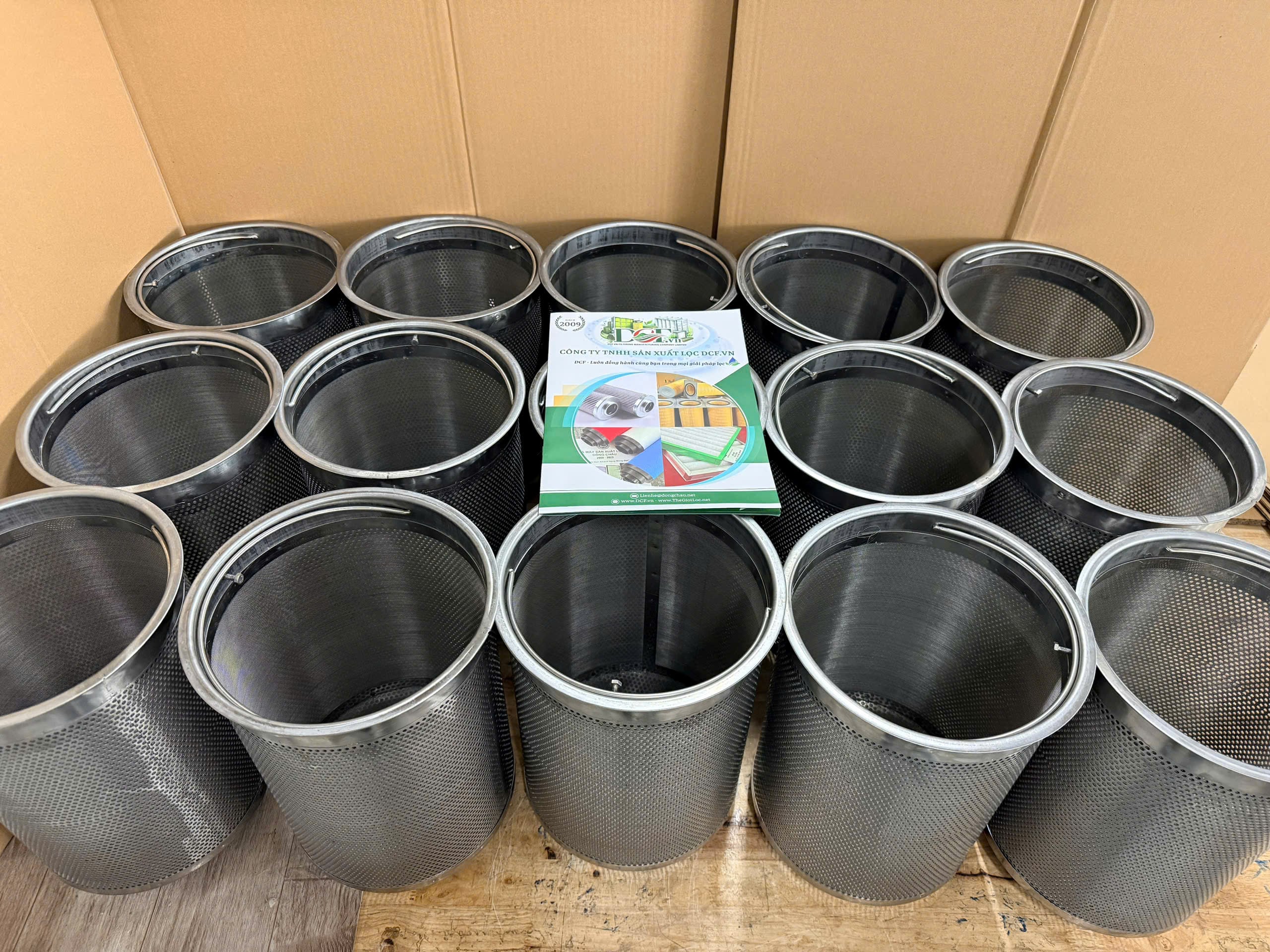

Rổ lọc inox đục lỗ 3mm, dày 1mm là dạng basket filter element được sử dụng bên trong thân lọc, strainer hoặc cụm lọc đường ống để giữ lại cặn rắn, mạt kim loại, xỉ hàn, tạp chất cơ học và các hạt lơ lửng trong dòng chất lỏng, hơi hoặc khí. Sản phẩm được thiết kế theo kết cấu rổ lọc công nghiệp, kết hợp lớp thân inox đục lỗ chịu lực với 1 lớp lưới inox bên trong 40 mesh nhằm tăng khả năng lọc tinh, đồng thời vẫn duy trì lưu lượng ổn định và giảm tổn thất áp suất trong quá trình vận hành.
Thông số sản phẩm
|
Hạng mục kỹ thuật |
Thông tin chi tiết |
|
Tên sản phẩm |
Rổ lọc inox đục lỗ 3mm, có lưới inox bên trong 40 mesh |
|
Dạng sản phẩm |
Rổ lọc / basket filter / filter basket dùng cho strainer và hệ thống lọc công nghiệp |
|
Vật liệu chế tạo |
Inox; có thể gia công theo yêu cầu bằng inox 304, inox 316L hoặc vật liệu phù hợp môi trường sử dụng |
|
Độ dày thân rổ |
1mm |
|
Kiểu thân lọc |
Tấm inox đục lỗ dạng tròn, cuốn trụ và gia công thành kết cấu rổ lọc |
|
Kích thước lỗ đục |
3mm |
|
Kích thước vành |
OD vành 230/210mm |
|
Chiều cao tổng thể |
H295mm |
|
Lớp lưới lọc trong |
1 lớp lưới inox 40 mesh, hỗ trợ giữ cặn mịn hơn lớp đục lỗ bên ngoài |
|
Kết cấu |
Thân rổ đục lỗ chịu lực kết hợp lưới lọc bên trong; có thể bổ sung vành, đáy, tay cầm hoặc chi tiết định vị theo bản vẽ |
|
Hình thức sản xuất |
Sản xuất theo yêu cầu, theo mẫu thực tế, bản vẽ kỹ thuật hoặc thông số lắp đặt của khách hàng |
|
Đơn vị sản xuất |
Nhà máy sản xuất lọc công nghiệp DCF.vn |

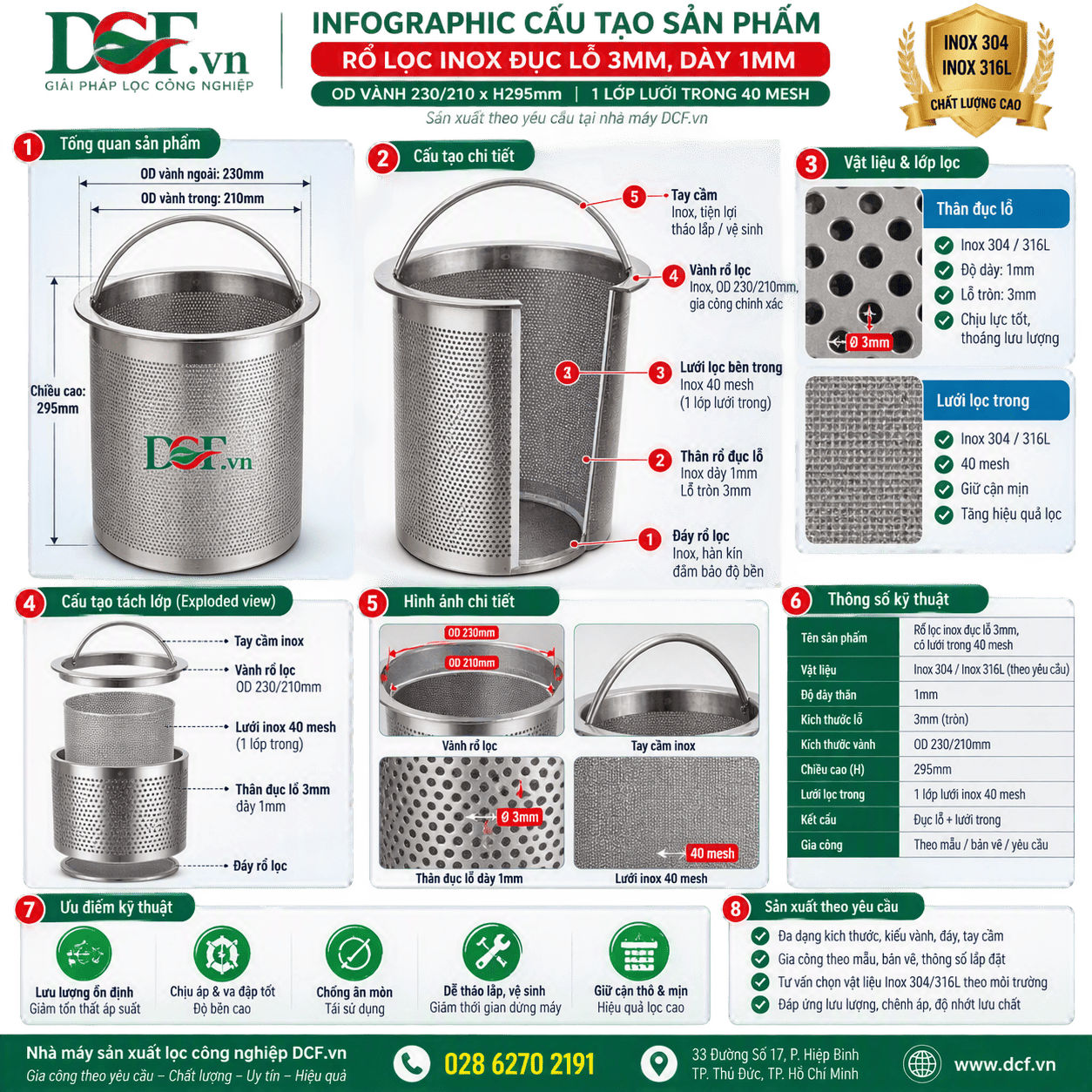

Cấu tạo kỹ thuật của rổ lọc
Kết cấu rổ lọc gồm lớp thân inox đục lỗ 3mm đóng vai trò khung chịu lực chính, giúp rổ lọc giữ được hình dạng ổn định khi làm việc trong đường ống, bồn chứa hoặc cụm lọc có lưu lượng lớn. Bên trong thân rổ được bố trí thêm 1 lớp lưới inox 40 mesh để nâng cấp cấp độ lọc, giữ lại các hạt cặn nhỏ hơn mà lớp tấm đục lỗ không thể giữ triệt để. Sự kết hợp giữa tấm đục lỗ và lưới mesh giúp sản phẩm vừa có độ bền cơ học, vừa có khả năng lọc hiệu quả trong môi trường công nghiệp.
Nguyên lý làm việc
Khi chất lỏng hoặc khí đi qua cụm strainer, dòng lưu chất sẽ tiếp xúc với rổ lọc. Các tạp chất có kích thước lớn bị chặn lại bởi lớp inox đục lỗ 3mm, trong khi các hạt nhỏ hơn tiếp tục được giữ bởi lớp lưới inox 40 mesh bên trong. Thiết kế dạng rổ giúp tăng diện tích tiếp xúc lọc, hỗ trợ phân bố dòng chảy đều hơn, hạn chế nghẹt cục bộ và giúp quá trình tháo rổ ra vệ sinh, thay thế hoặc bảo trì được thực hiện nhanh chóng.
Môi trường làm việc phù hợp
Với kết cấu inox đục lỗ kết hợp lưới inox 40 mesh, rổ lọc phù hợp cho nhiều môi trường làm việc như hệ thống thủy lực, hệ thống lọc hàng hải, hệ thống tuần hoàn nước, lọc dầu công nghiệp, lọc hóa chất nhẹ, lọc chất lỏng có cặn cơ học và các cụm strainer lắp trên đường ống. Sản phẩm đặc biệt hữu ích trong các vị trí cần bảo vệ thiết bị phía sau khỏi cặn rắn, đồng thời vẫn yêu cầu lưu lượng đi qua ổn định và khả năng vệ sinh định kỳ thuận tiện.
Hiệu quả vận hành trong hệ thống lọc
Thiết kế lỗ đục 3mm giúp tạo tiết diện thoáng cho dòng chảy, góp phần hạn chế tổn thất áp suất khi rổ lọc còn sạch. Lớp lưới 40 mesh bên trong hỗ trợ giữ lại tạp chất nhỏ hơn, trong khi lớp thân inox dày 1mm giúp rổ lọc chịu được va đập, rung động và áp lực dòng chảy trong quá trình vận hành. Khi được thiết kế đúng kích thước và đúng diện tích lọc, rổ lọc có thể giúp giảm nguy cơ nghẹt đường ống, bảo vệ bơm, van, vòi phun, van giảm áp, thiết bị trao đổi nhiệt và các cụm thiết bị nhạy cảm phía sau.
Ưu điểm nổi bật
-
Thân inox đục lỗ 3mm tạo độ thoáng tốt, hỗ trợ lưu lượng đi qua ổn định và giảm nguy cơ tăng chênh áp quá nhanh.
-
Độ dày 1mm giúp rổ lọc có độ cứng vững, phù hợp cho môi trường lọc công nghiệp cần độ bền cơ học cao.
-
Lưới inox trong 40 mesh giúp nâng cao hiệu quả giữ cặn mịn, phù hợp khi cần lọc tạp chất nhỏ trong dầu, nước, hóa chất nhẹ hoặc lưu chất tuần hoàn.
-
Kết cấu 1 lớp lưới trong giúp sản phẩm dễ vệ sinh hơn so với các dạng lọc nhiều lớp phức tạp, đồng thời vẫn đảm bảo hiệu quả lọc thực tế.
-
Inox có khả năng chống ăn mòn, chịu môi trường ẩm, hóa chất nhẹ và nhiệt độ làm việc thông thường trong nhà máy.
-
Rổ lọc có thể tháo ra vệ sinh, tái sử dụng nhiều lần, giúp giảm chi phí thay thế lõi lọc tiêu hao.
-
Thao tác thay rổ bẩn bằng rổ sạch nhanh chóng, hỗ trợ giảm thời gian dừng máy và tăng thời gian vận hành liên tục của hệ thống.
-
Khả năng vệ sinh, tháo lắp và lắp lại thuận tiện mà không cần thay đổi kết nối đường ống nếu thân lọc được thiết kế phù hợp.
-
Kết cấu rổ lọc hỗ trợ bảo vệ hệ thống đường ống, thiết bị bơm, van, nozzle và các bộ phận điều khiển khỏi hư hỏng do dị vật.
-
Có thể thiết kế theo yêu cầu để đáp ứng điều kiện lưu lượng, áp suất chênh lệch, độ nhớt lưu chất và chu kỳ bảo trì của từng nhà máy.
-
Kích thước OD vành 230/210 x H295mm có thể được gia công chính xác theo vị trí lắp đặt, đảm bảo phù hợp với thân lọc hoặc cụm strainer hiện hữu.
Ứng dụng của rổ lọc inox
Rổ lọc inox đục lỗ 3mm, dày 1mm, có lưới trong 40 mesh phù hợp sử dụng trong bộ lọc đường ống, basket strainer, hệ thống thủy lực, hệ thống lọc hàng hải, hệ thống lọc nước công nghiệp, lọc dầu, lọc hóa chất nhẹ, hệ thống tuần hoàn, bồn chứa, máy bơm, van giảm áp, vòi phun, tháp giải nhiệt, xử lý nước thải, phun rửa công nghiệp, ngành thực phẩm – đồ uống, dược phẩm, lọc trong nhà máy chế biến và các dây chuyền cần bảo vệ thiết bị khỏi cặn bẩn, mạt kim loại hoặc vật thể lạ. Trong nhiều hệ thống, rổ lọc giúp bảo vệ bơm, van, nozzle, thiết bị trao đổi nhiệt và các cụm điều khiển phía sau khỏi hư hỏng do tạp chất cơ học. Sản phẩm cũng có thể được ứng dụng trong các hệ thống lọc yêu cầu độ bền, khả năng chống ăn mòn và vệ sinh bảo trì định kỳ như xử lý nước, lọc tuần hoàn, lọc dầu công nghiệp, lọc trong môi trường ven biển hoặc khu vực có độ ẩm cao.
Lưu ý khi dùng với thân lọc strainer
Rổ lọc inox là phần tử lọc nằm bên trong thân lọc. Khi lắp trong các cụm basket strainer chuyên dụng, hệ thống có thể được thiết kế thêm nắp mở nhanh, cổng xả áp, đồng hồ theo dõi áp suất hoặc cấu hình một rổ/đôi rổ tùy nhu cầu vận hành. Các chi tiết này thuộc về thiết kế tổng thể của thân lọc, nhưng kích thước và kết cấu rổ lọc cần được gia công chính xác để đảm bảo tháo lắp nhanh, kín khít, dễ vệ sinh và hạn chế thời gian dừng máy.

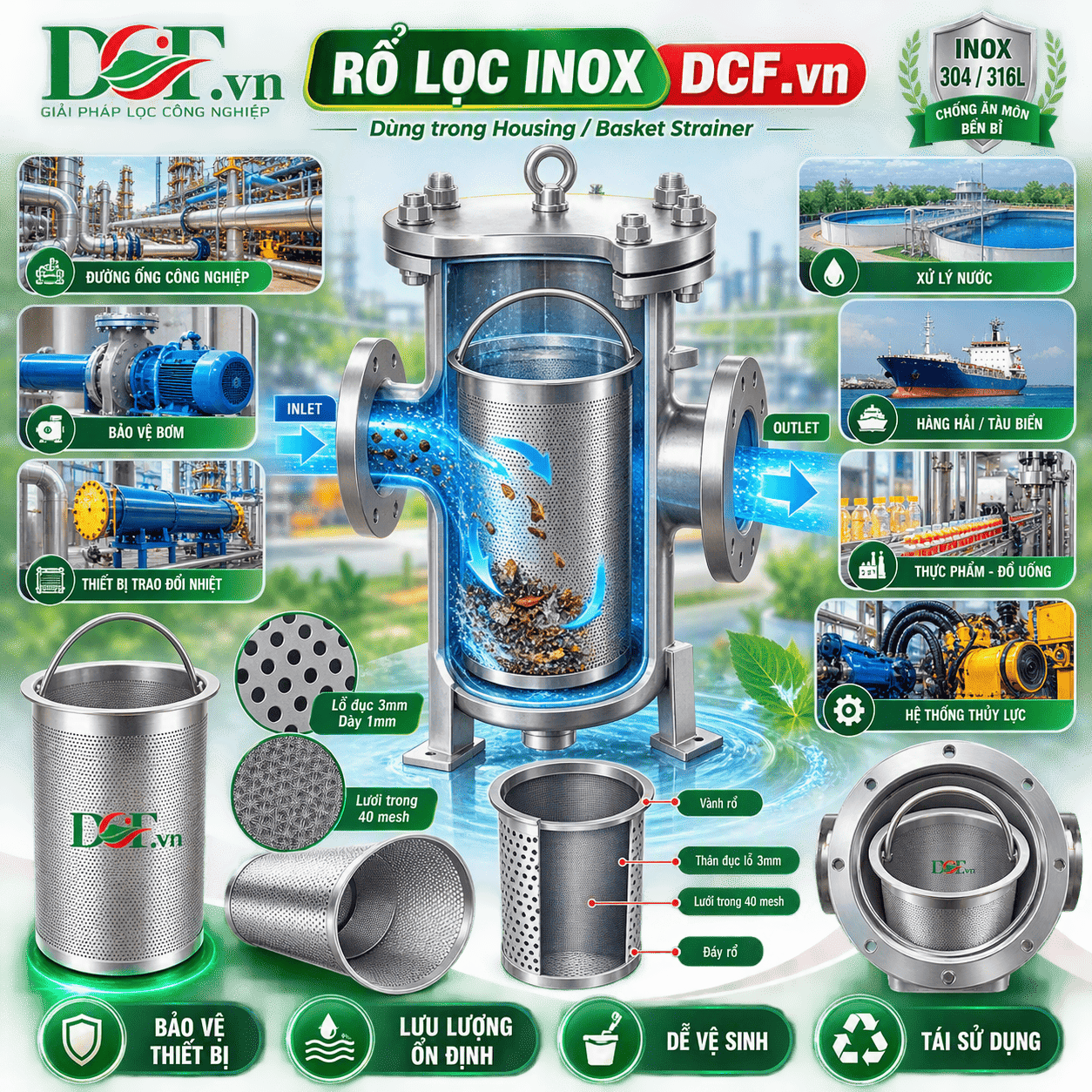

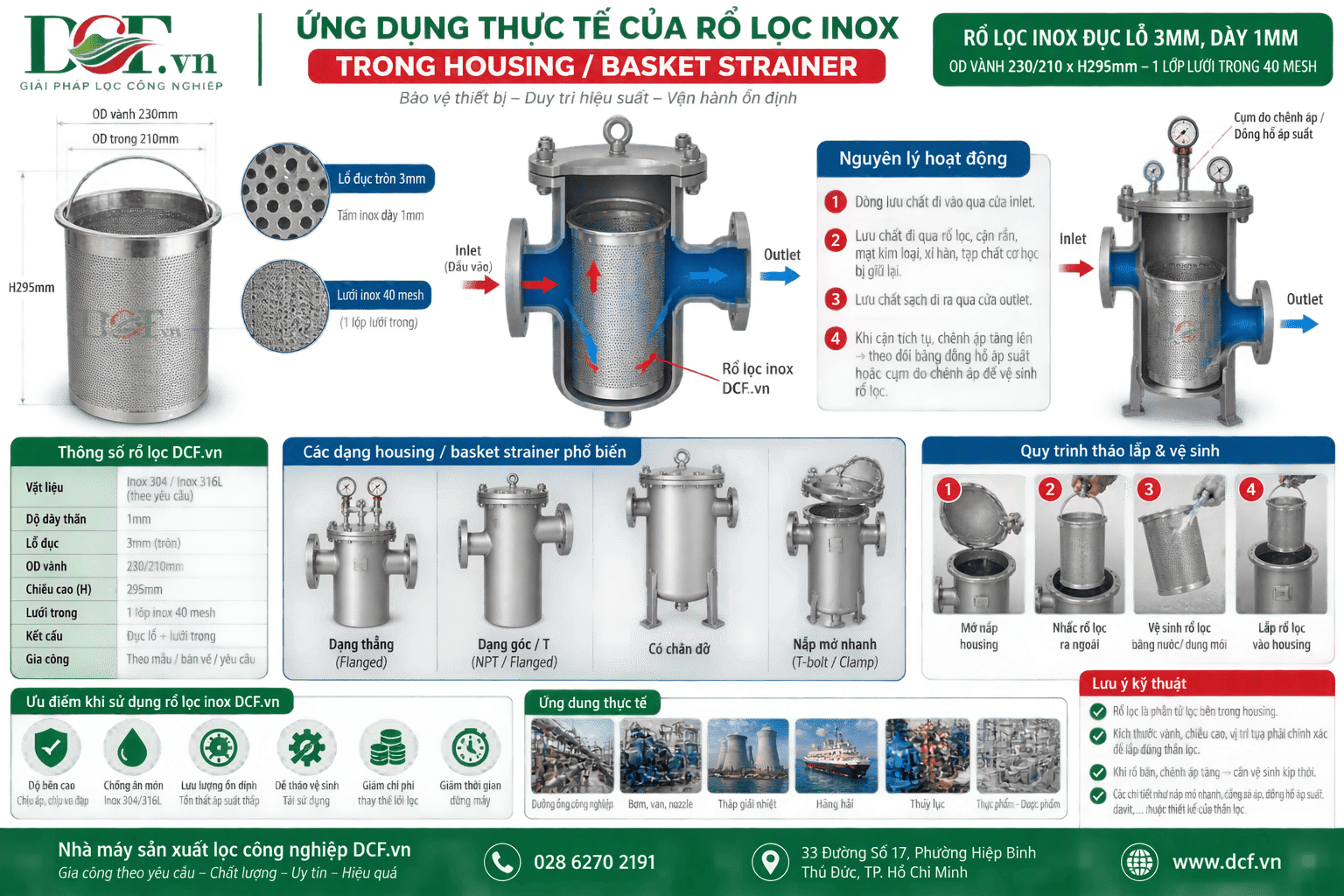

Ứng dụng thực tế của rổ lọc inox trong housing/basket strainer
Trong thực tế, rổ lọc inox được lắp bên trong thân lọc dạng housing hoặc basket strainer. Dòng lưu chất đi vào thân lọc qua cửa inlet, sau đó đi qua rổ lọc để giữ lại cặn bẩn, mạt kim loại, xỉ hàn, rác công nghiệp hoặc tạp chất cơ học. Phần lưu chất sau khi được lọc sẽ đi ra ngoài qua cửa outlet để tiếp tục cấp cho bơm, van, nozzle, thiết bị trao đổi nhiệt hoặc các công đoạn phía sau.
Khi rổ lọc tích tụ nhiều cặn, chênh áp giữa đầu vào và đầu ra của housing sẽ tăng lên. Vì vậy, nhiều hệ thống basket strainer được bố trí cụm đo chênh áp, đồng hồ áp suất hoặc cổng giám sát để người vận hành nhận biết thời điểm cần tháo rổ ra vệ sinh. Việc thiết kế rổ lọc đúng diện tích thoáng, đúng kích thước lỗ đục và đúng cấp độ lưới mesh giúp hệ thống duy trì lưu lượng ổn định, hạn chế nghẹt nhanh và kéo dài chu kỳ bảo trì.
Tùy thiết kế thân lọc, housing có thể sử dụng kết nối mặt bích hoặc ren NPT, bố trí cửa vào/ra đồng tâm hoặc lệch tâm, có cổng xả đáy, cổng xả khí, chân đỡ, nắp mở nhanh dạng T-bolt, double bolt hoặc cơ cấu davit hỗ trợ nâng mở nắp đối với các housing kích thước lớn. Những chi tiết này thuộc về cụm thân lọc, nhưng rổ lọc bên trong phải được gia công chính xác về đường kính vành, chiều cao, độ kín khít, vị trí tựa và độ cứng kết cấu để lắp vừa housing, tháo lắp nhanh và vận hành an toàn.
Đối với mẫu rổ lọc inox đục lỗ 3mm, dày 1mm, OD vành 230/210 x H295mm, 1 lớp lưới trong 40 mesh, DCF.vn có thể sản xuất theo đúng kích thước housing thực tế của khách hàng. Điều này đặc biệt quan trọng khi thay thế rổ lọc cũ trong hệ thống đang vận hành, vì chỉ cần sai lệch nhỏ ở đường kính vành, chiều cao hoặc vị trí lắp cũng có thể ảnh hưởng đến độ kín, khả năng giữ cặn và hiệu quả bảo vệ thiết bị phía sau.
DCF.vn nhận sản xuất rổ lọc công nghiệp theo yêu cầu
DCF.vn nhận sản xuất rổ lọc inox theo từng yêu cầu kỹ thuật cụ thể của khách hàng. Nhà máy có thể gia công theo mẫu cũ, bản vẽ 2D/3D hoặc thông số lắp đặt thực tế như đường kính ngoài, đường kính trong, chiều cao, độ dày tấm, kích thước lỗ đục, cấp độ lưới mesh, kiểu vành, kiểu đáy, tay cầm, gân tăng cứng, hướng dòng chảy và vị trí lắp đặt trong thân lọc. Tùy môi trường sử dụng, DCF.vn có thể tư vấn lựa chọn inox 304, inox 316L hoặc cấu hình vật liệu phù hợp cho nước, dầu, hóa chất nhẹ, môi trường ẩm, môi trường ven biển, hệ thống thủy lực hoặc hệ thống lọc công nghiệp có yêu cầu chống ăn mòn cao. Với các hệ thống cần độ bền, khả năng chống ăn mòn và độ chính xác lắp ghép, việc sản xuất theo đúng thông số giúp rổ lọc làm việc ổn định, dễ bảo trì và giảm rủi ro sai lệch khi thay thế.
Phù hợp cho nhu cầu thay thế và chế tạo mới
Nếu khách hàng đang cần thay thế rổ lọc cũ bị móp, rách lưới, nghẹt bẩn, ăn mòn hoặc cần chế tạo rổ lọc mới cho hệ thống strainer, DCF.vn có thể tư vấn lựa chọn vật liệu inox, kích thước lỗ đục và cấp độ lưới phù hợp với lưu chất, lưu lượng, áp suất và yêu cầu vệ sinh bảo trì của từng nhà máy.
